00(Illustrator) 오브젝트 드로잉, 중요한 ★펜 툴(Pen Tool)★ 다루기1



[일러스트레이터 ★펜 툴(Pen Tool)★ 다루기1]



드로잉 프로그램인 일러스트는 펜 툴을 잘 다루셔야 합니다.

오브젝트 만들때 가장 많이 사용하는 중요한 도구 입니다.

YoonSemComClass-PenTool.ai

다운로드

1. 기준점(Anchor Point): 펜 툴로 처음 클릭, 패스를 고정하는 기준이 되는 점



2. 세그먼트(Segment): 2개의 기준점을 연결한 선(직선, 사선, 곡선 / 세그먼트: 3이면, 점과 점으로 연결된 선이 3개 임)



3. 패스(Path): 이어진 기준점과 세그먼트 전체



4. 방향점(Direction Point, Handle): 방향선 끝에서 방향선을 조절하는 2개의 점



5. 방향선(Direction Line): 세그먼트의 기울기와 베지어 곡선의 형태를 조절하는 선





6. 열린 패스(비권장): 패스의 시작점과 끝점이 만나지 않고 떨어져 있는 패스, 면(Fill)과 선(Stroke) 색을 지정할 수 있지만, 면(Fill) 색상이 적용되지 않는 등의 문제가 생길 수 있음



7. 닫힌 패스(권장): 패스의 시작점과 끝점이 만나는 패스, 면(Fill)과 선(Stroke)을 가진 오브젝트를 만들때 사용함







+++++++



- 펜 툴 작업의 중간 마무리 는 빈 여백에 Ctrl + Click

- 펜 툴 작업의 종료 는 키보드 V(Selection Tool) 한/영?, enter



- 펜 툴 작업 중에 방향선 중간의 포인트 점을 클릭하면

   왼쪽 방향선이 삭제 됨(포토샵 방향선 삭제: Alt + Click)









+++++++



[개별 실습과제]



!! 펜툴 잘 다루는 사람이 일러스트 잘하는 사람 !!

PenTool(ex1).ai

다운로드

(위의 일러스트 ai 파일 다운로드, 열어서 연습하세요)

gif (w600 * 700h)



위의 불러들인 AI파일 배경 이미지 잠그고 펜툴 연습!!

먼저 선택 툴로 이미지 선택하고서...





+++ 이미지 삽입 +++

1. 아트보드 만들고... (w600 * 700h)

2. File / Open (이미지 잠금: ctrl + 2)

                   또는 File / Place





- 이미지 잠금 단축키: Ctrl + 2

- 이미지 잠금 해제 단축키: Ctrl + Alt + 2







+++++++



+펜툴 추가 연습 (난이도 상 어려운...?) 예제+



PenTool(ex2).ai

다운로드

도전의식 갖고, 끝기 있게 끝까지 해보기!! (펜툴사용 숙달)





+++++++

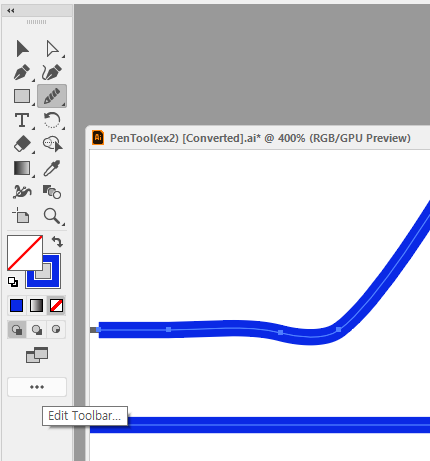

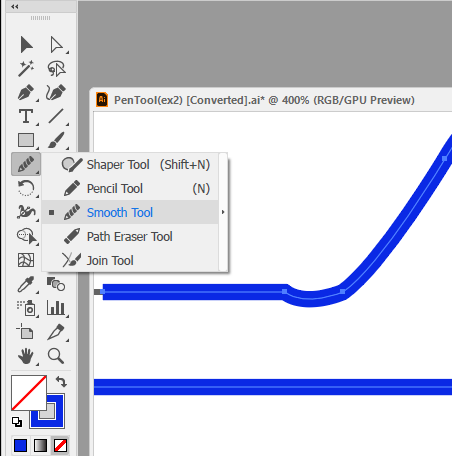

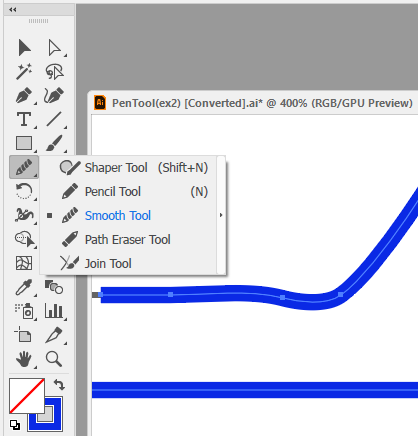

[Smooth Tool 각진 선 부드럽게 곡선 처리하기]

+ Edit Toolbar / Smooth Tool +

+++++++



1. 펜툴 사용 페인트 드로잉... 컬러링

03-펜툴_연습예제_페인트.ai

다운로드

03-펜툴_연습예제_페인트(하위버전).ai

다운로드











2. 도형 활용 페인트 드로잉... 컬러링

(드로잉은 어찌보면 아이디어 싸움... 본인만의 작업 노하우 찾기)



03-펜툴_연습예제_페인트_도형.ai

다운로드



패스파인더 패널 Ctrl + Shift + F9

오브젝트 아웃라인(외곽선)만 보기 Ctrl + Y





모서리가 둥근 사각형 중첩...

Pathfinder / Divide (모두자르기, 그룹 해제...)

03-펜툴_연습예제_페인트_도형2.ai

다운로드

03-펜툴_연습예제_페인트_도형3.ai

다운로드



03-펜툴_연습예제_페인트_도형4(완성).ai

다운로드



3. 도형 활용 페인트 드로잉... (수정보완 작업)

03-펜툴_연습예제_페인트_도형5(완성).ai

다운로드













+++++++

[단축키 연습 & 반복/숙달]



1. Ctrl + " (Show Grid, 격자 표시 / Hide Grid)

2. Ctrl + Shift + " (Snap to Grid)

3. Ctrl + Alt + " (Snap to Point)



4. Ctrl + R (눈금자 표시 - 가이드 선 삽입 추가 작업요)

5. Ctrl + ; (Hide Guides, 안내선 숨김/표시)

6. Ctrl + Alt + ; (Lock Guides, 안내선 잠금/해제)

7. Ctrl + 2 (이미지 잠금)

8. Ctrl + Alt + 2 (이미지 잠금 해제)





9. Shift + O (아트보트 크기 변경, 바운딩 박스 활용)

포토샵 (캔버스 크기 변경 Ctrl + Alt + C)





[일러스트레이터 지원 키보드 단축키 확인하기!!]



메뉴 선택...

Edit / Keyboard Shortcuts

Ctrl + Alt + Shift + K
