00(Illustrator) 오브젝트 드로잉, ★펜 툴/포인트 툴(Point Tool)★ 다루기2
[일러스트 ★포인트 툴(Point Tool)★ 다루기2]
1. 포인트(기준점) 추가 툴(Add Anchor Point Tool)
오브젝트 원하는 곳에 기준점(포인트)을 추가하여 모양을 변형하거나 수정할 수 있는 도구, 포인트를 추가하고서 직접 선택 툴로 포인트를 이동 시킨다.

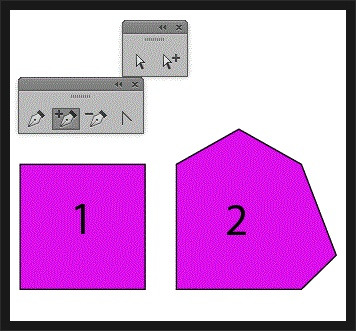

(포인트 추가 툴로 1번 사각형의 위쪽/오른쪽에 포인트 추가)

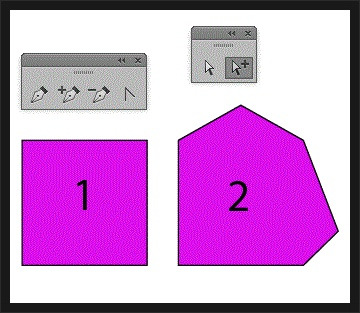

(포인트를 직접 선택 툴로 위쪽/오른쪽으로 이동, 2번 처럼 변경)
2. 포인트(기준점) 삭제 툴(Delete Anchor Point Tool)
포인트 추가 툴과 반대 기능으로 포인트를 삭제하여 모양을 변형하거나 수정할 수 있는 도구

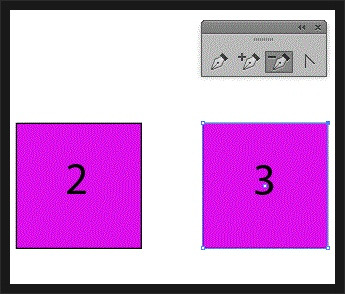

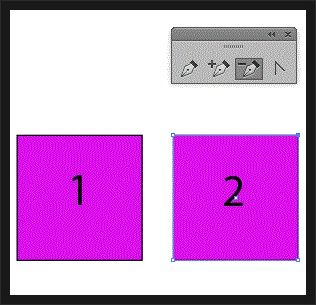

(2번, 위쪽/오른쪽에 추가된 포인트를 포인트 삭제 툴로 삭제 함)
3. 기준점 변환(방향 전환) 툴(Convert Anchor Point Tool)
기준점(포인트)를 클릭 or 드래그 하여 곡선을 직선으로, 직선을 곡선으로 변형하거나 수정할 수 있는 도구

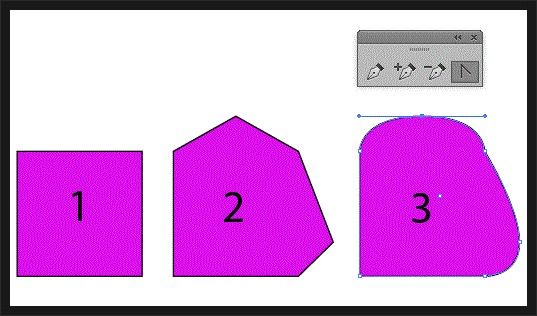

(기준점 변환 툴로 2번 도형을 3번 처럼, 직선을 곡선으로 변경)

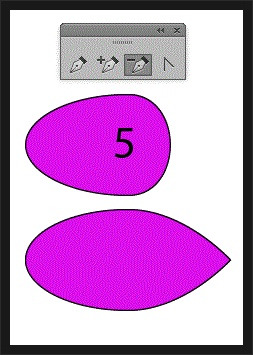

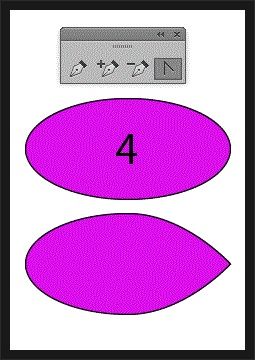

(기준점 변환 툴로 4번 타원을 우측 포인트 클릭, 곡선을 직선으로)
+++++++
(포인트 삭제 툴로 4번 타원을 우측 포인트 클릭 하면...? 5번)
(포인트 삭제 툴로 위의 변형된 2번, 3번 도형에 추가된 위쪽/오른쪽 포인트를 클릭하면 아래와 같이 원래의 사각형으로 수정 됨)
(도형 툴로 사각형과 타원을 만들어 놓고 연습해 봅니다.)
+++++++

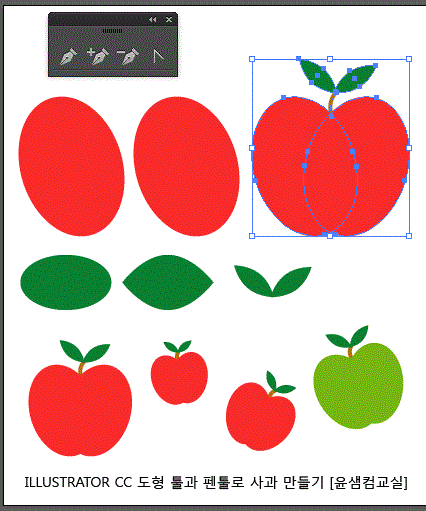

[간단한 실습(도형/펜 툴 사용) 사과 만들어 보기]

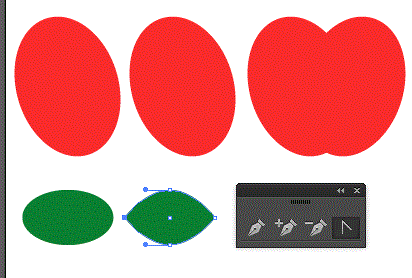

녹색 타원을 만들고, 포인트 삭제 툴 로
좌우 끝 포인트를 클릭(곡선을 직선으로 변경)
잎 줄기는 펜 툴로 곡선 그리기...
각 오브젝트 복사/이동/배치/그룹화 마무리
일러스트CC(사과 만들기)-윤샘컴교실.ai
++ 창의적인 아이디어 시각화 연습 ++
