[UTP Cable (Direct / Cross) 제작]
아래 이미지를 클릭하면 크게 보입니다.

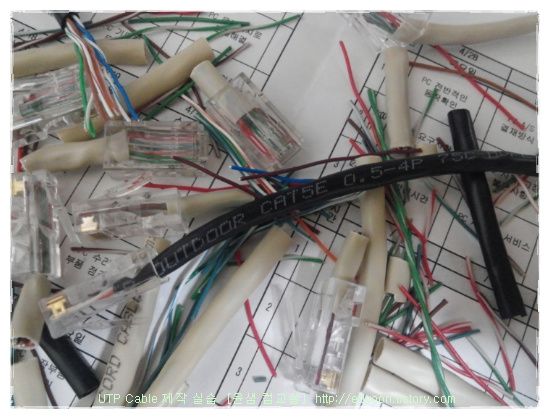

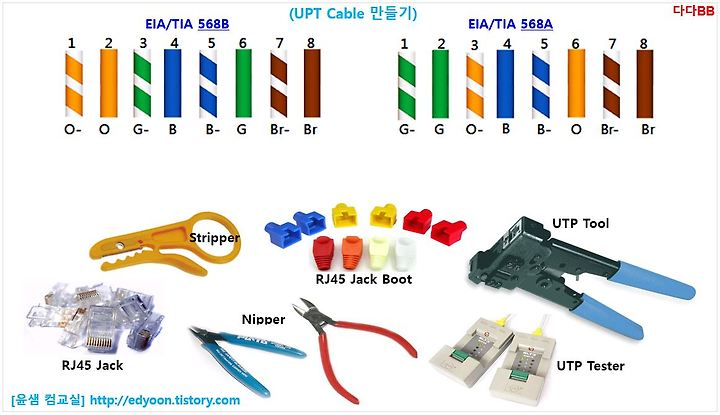

!! Cross Cable 제작 !!
(568B --- 568A)
!! Direct Cable 제작 !!
(568B --- 568B)

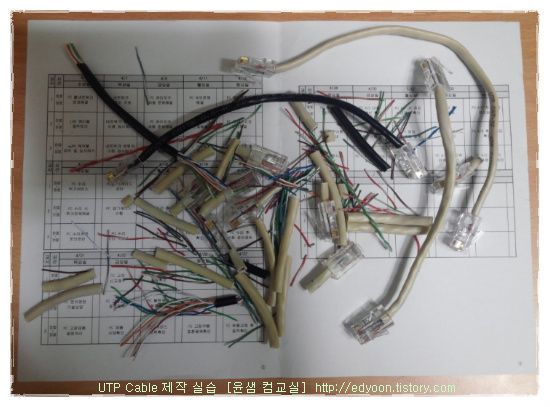

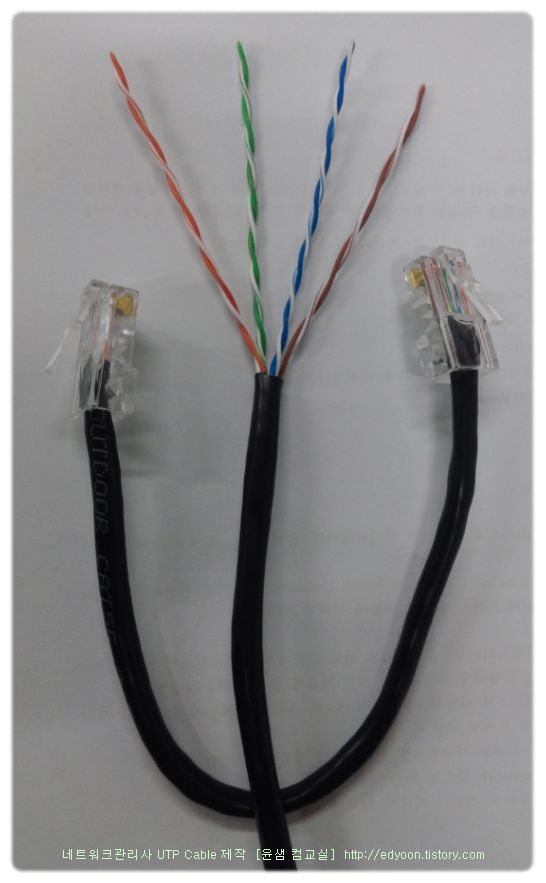

+ Category5 UTP Cable +

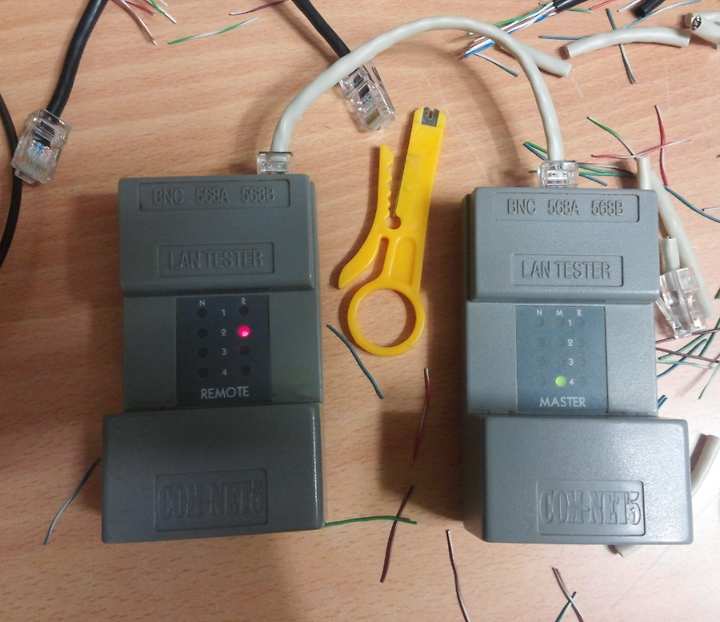

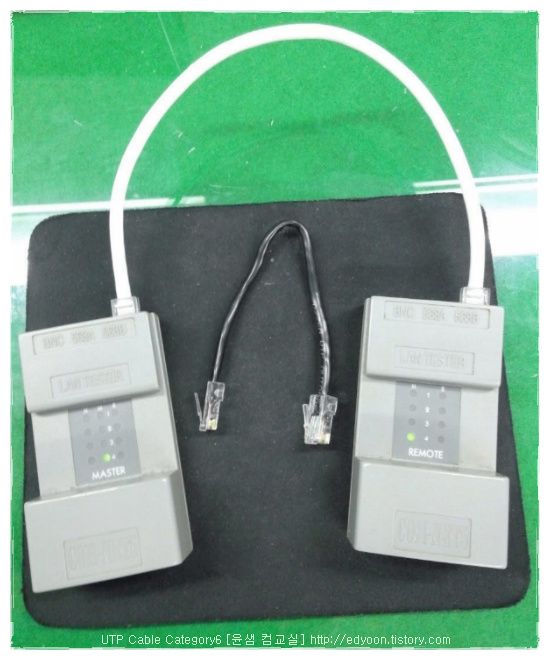

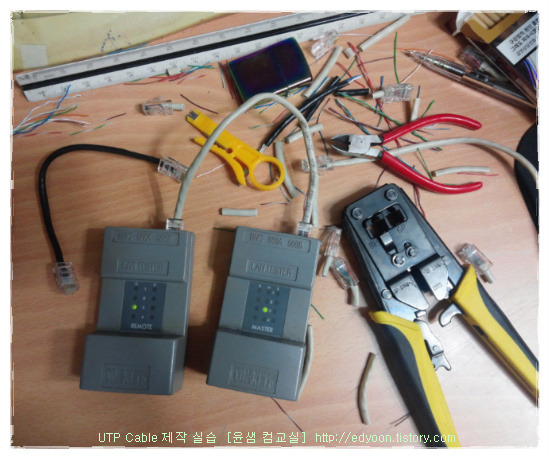

[UTP Cable LAN Tester]
(PC정비사 / 네트워크관리사)
자격증 2차 실기 시험... 10분 이내 제작 완료!!
[Cross Cable]
케이블 나열 제작 순서
(녹띠)녹 주 청 갈
주 <---> 청
위치 교환
(568A)
568B [Direct Cable] 568B
(주띠)주 녹 청 갈
녹 <---> 청
위치 교환
+++++++++++

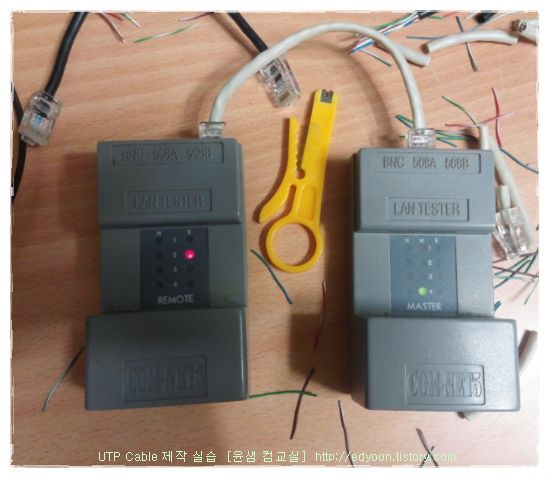

빨간색 점멸 (케이블 제작 실패)
[UTP Cable Lan Tester 동영상]
녹색 점멸 (케이블 제작 성공)

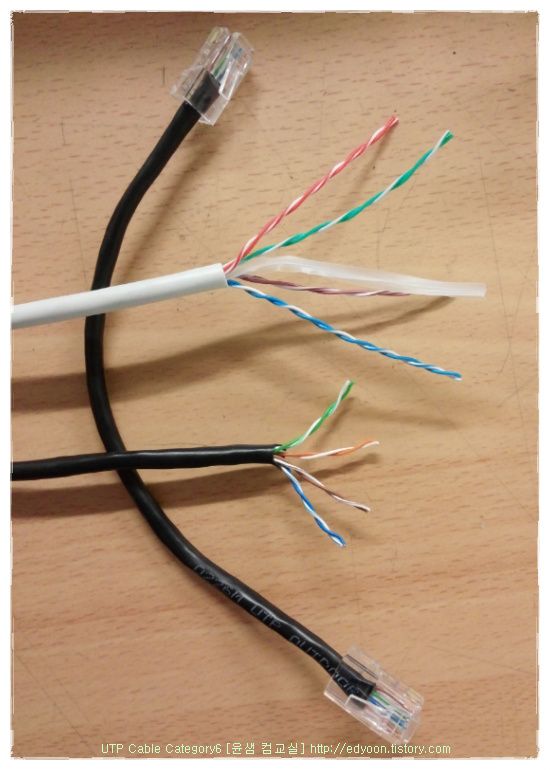

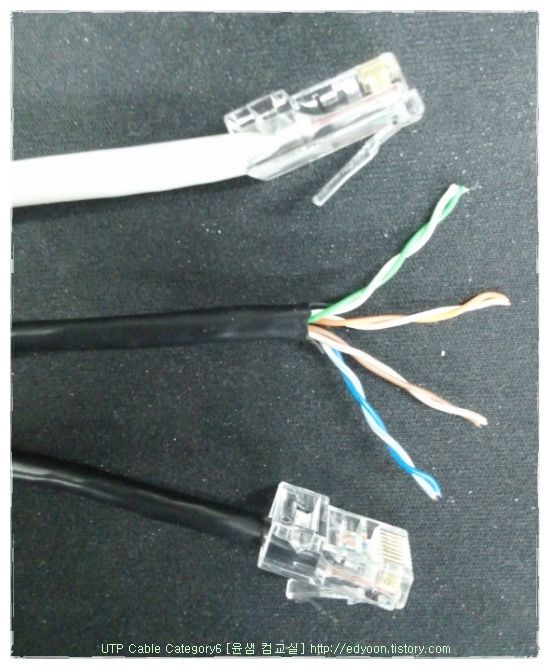

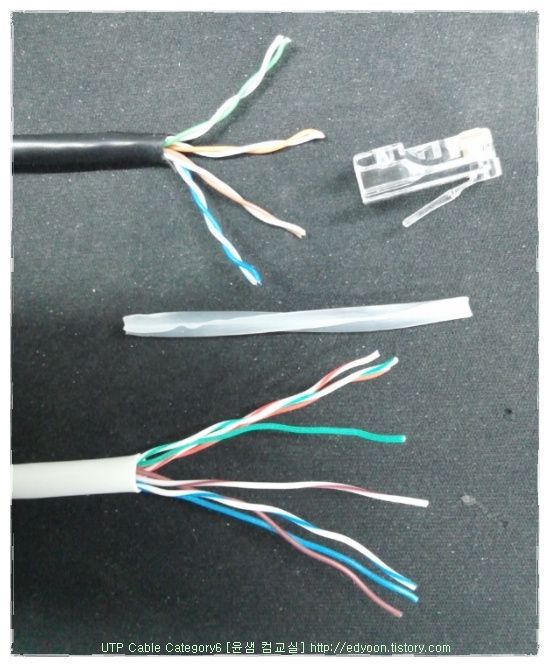

+ Category6 UTP Cable +
참고로... Category6 케이블 제작에 필요한 잭과 공구는 별도의 전용 규격 제품이 따로 있습니다. 본 페이지의 자료는 변칙으로 Category5 형태로 케이블 제작을 한 것 입니다.
