00-123D Design 형상 만들기 기초실습01 (작업화면&개체 삽입&스냅) - Primitives

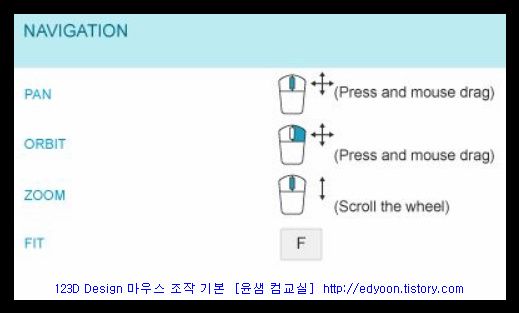

[작업화면 인터페이스(각도) 마우스 조작 기본]
FIT: 개체 삽입 후에 키보드 F 선택... (개체 크게 확대)
123D Design 프로그램을 다운로드 설치하고서...
기초 도형 개체 삽입 실습을 해보겠습니다.

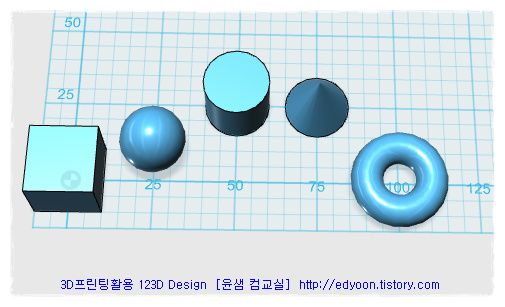

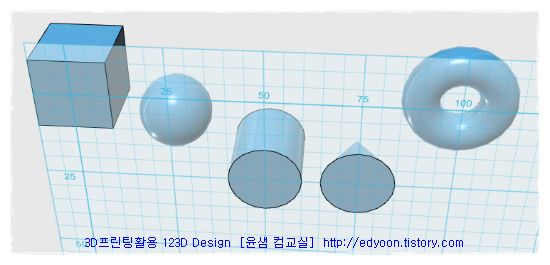

아래의 기초 도형 5개를 순서대로 만들어 보도록 하겠습니다.
윤샘 생각에...
제품 기획과 3D프린팅 3D모델링 작업은 아이디어도 중요하지만, 그 전에 기본적으로 갖추어야 할 실력은 정밀하고 꼼꼼한 정확한 솔리드 개체 수치 측정이라고 생각합니다.
[개체 수치와의 전쟁 !!]

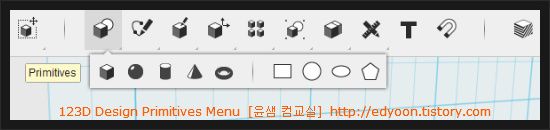

- Primitives -
Box/ Sphere/ Cylinder/ Cone/ Torus // Rectangle/ Circle/ Ellipse/ Polygon
[정확한 치수 기초 도형 개체 만들기 실습]

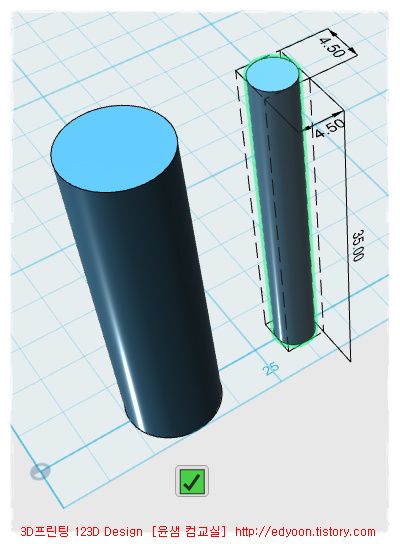

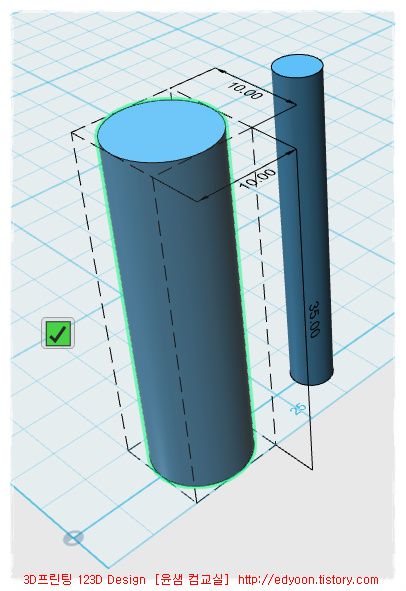

1. Cylinder
↑↑ Radius: ? 원의 반지름 (Diameter: 지름)

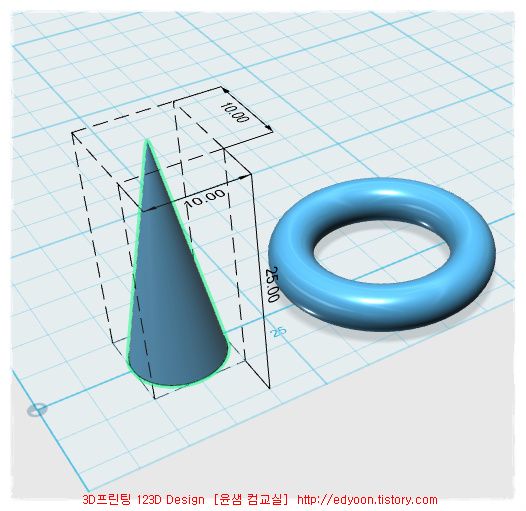

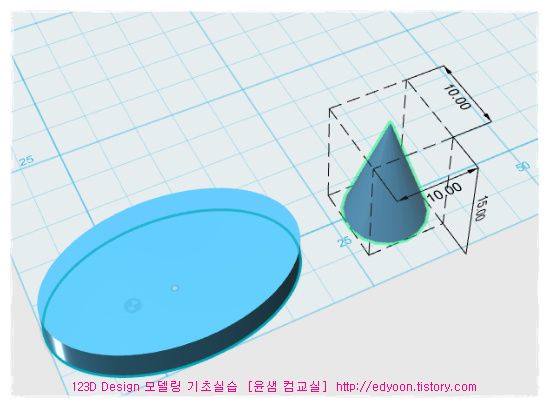

2. Cone

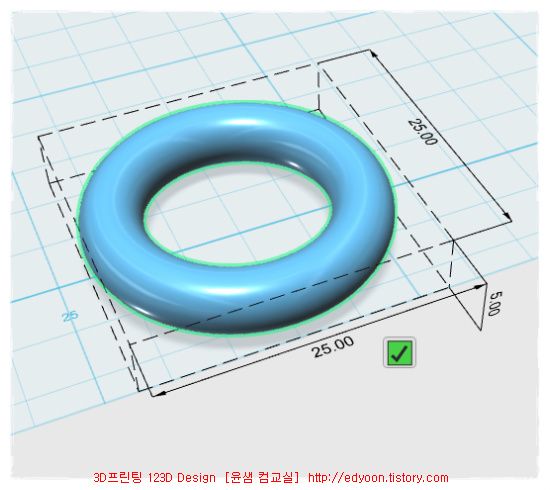

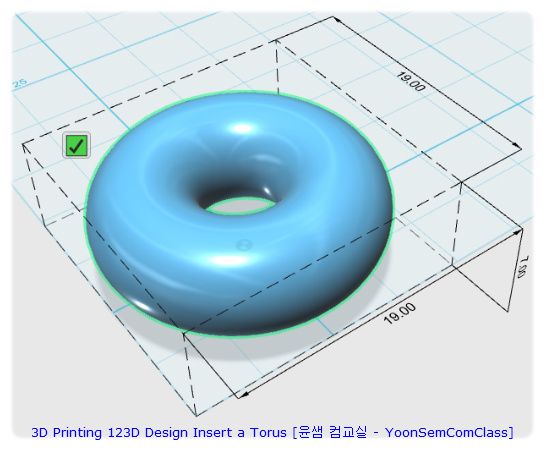

3. Torus

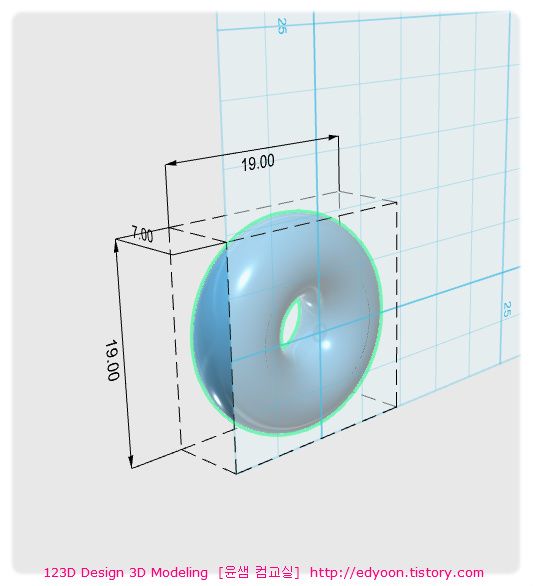

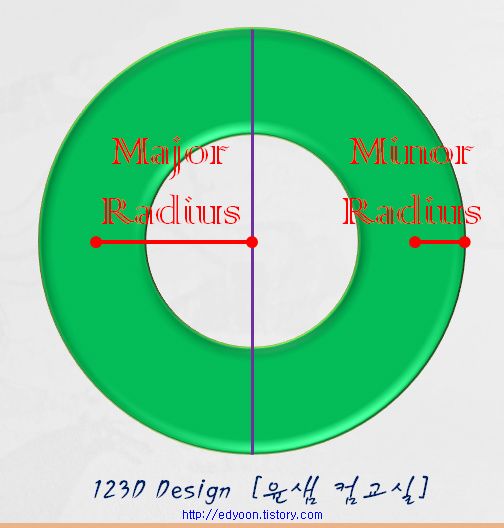

↑↑ Major Radius: ? // Minor Radius: ?
+ Insert a Torus

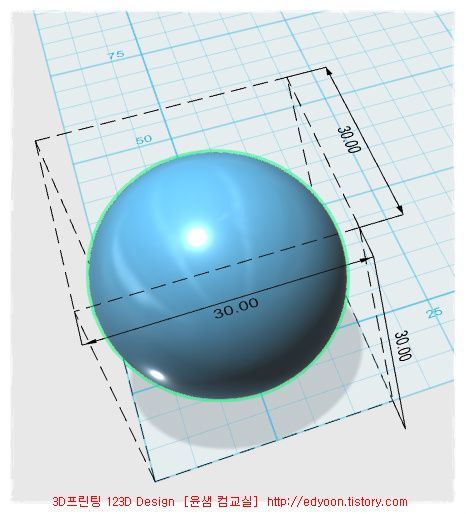

4. Sphere

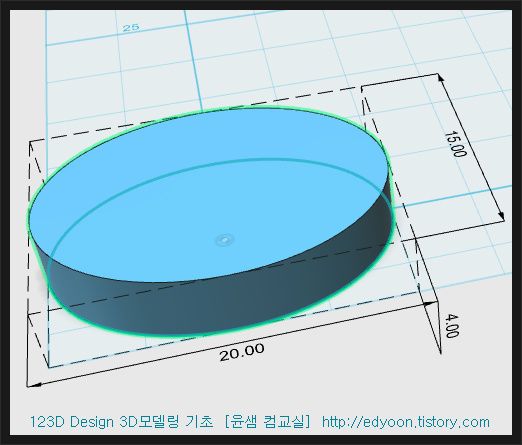

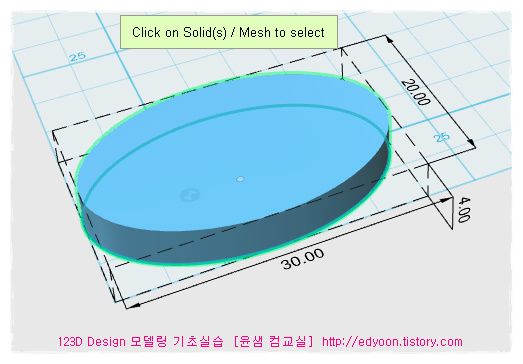

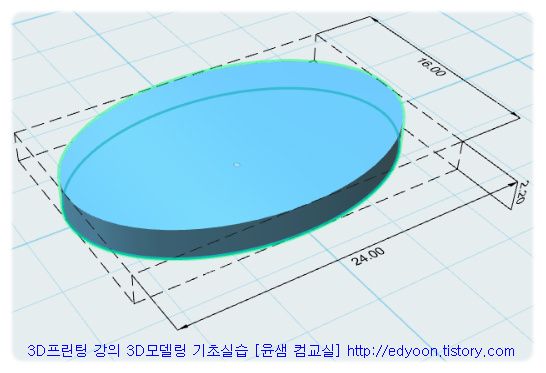

5. Ellipse (Construct / Extrude)
↑↑ Major Axis: ? // Minor Axis: ?

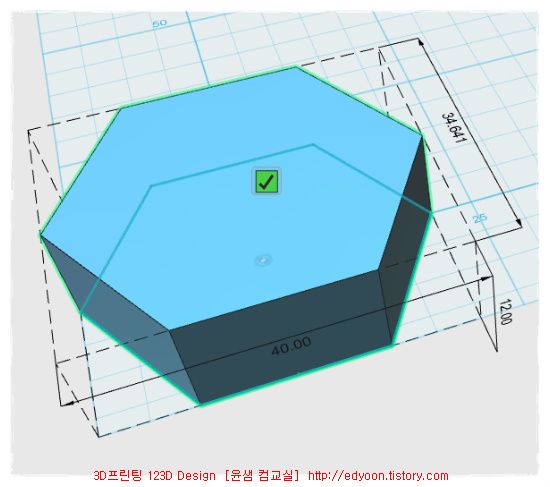

6. Polygon (Construct / Extrude)
Pentagon - Hexagon

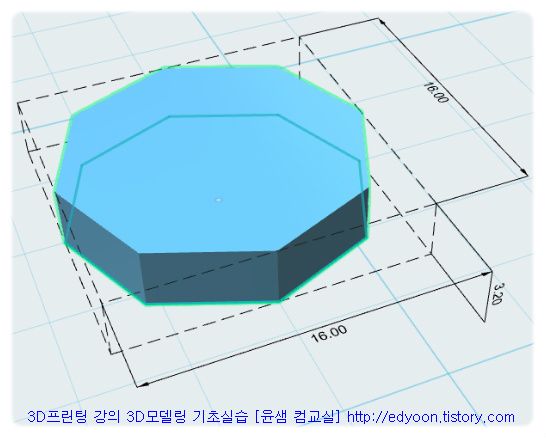

(제시한 치수로 팔각형 솔리드 개체 형상 만들어 보기)
너비: 16mm 높이: 3.2mm

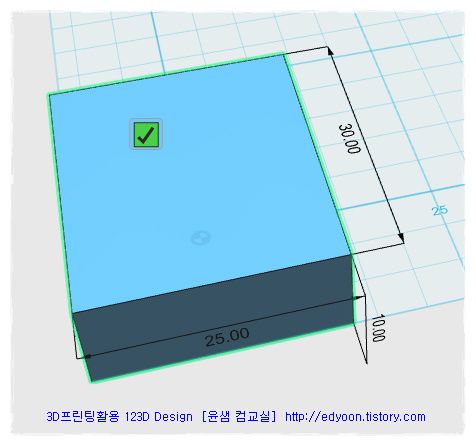

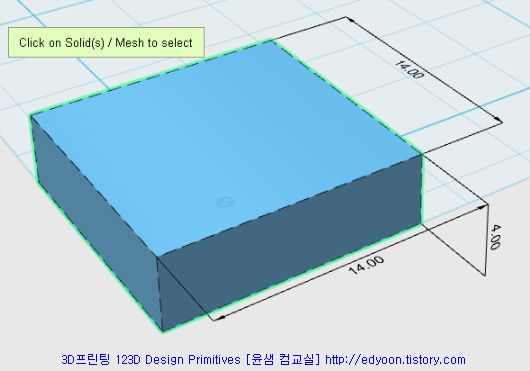

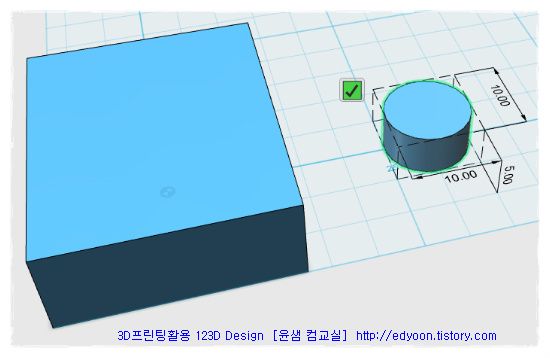

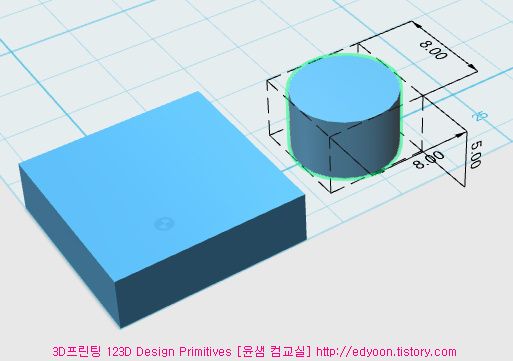

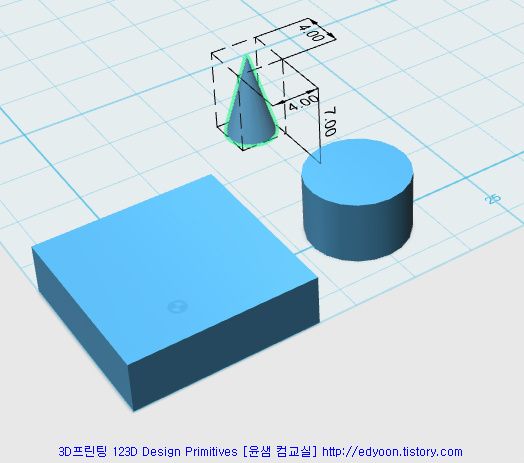

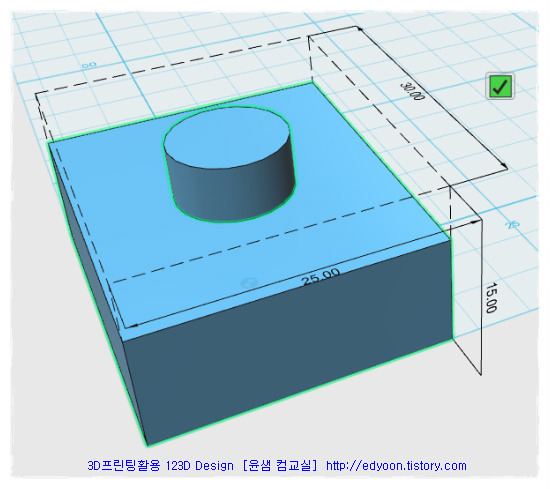

7. Box (Snap) - 개체 빠른 이동 그룹화(스냅-탁)
↑↑ 위에 올라간 원 기둥을 중심으로 좌우 여백의 길이는?

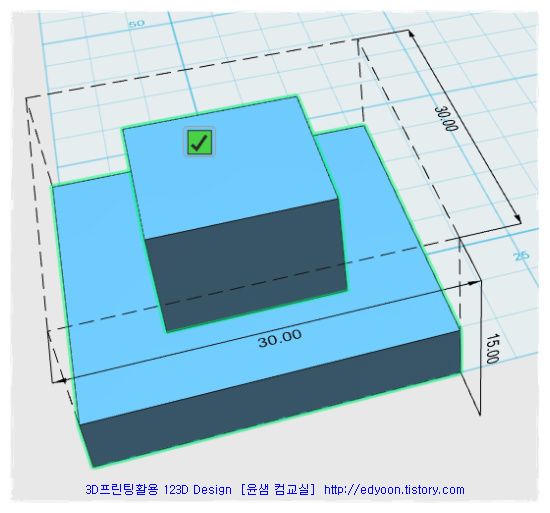

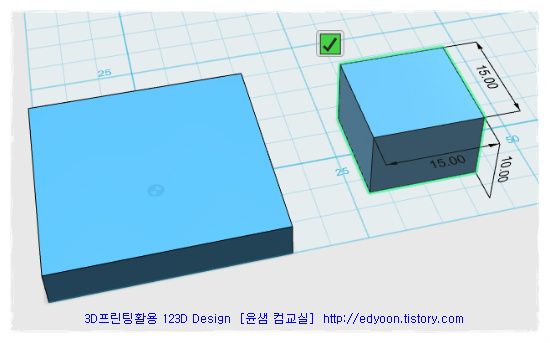

↑↑ 위에 올라간 육면체를 중심으로 좌우 여백의 길이는?

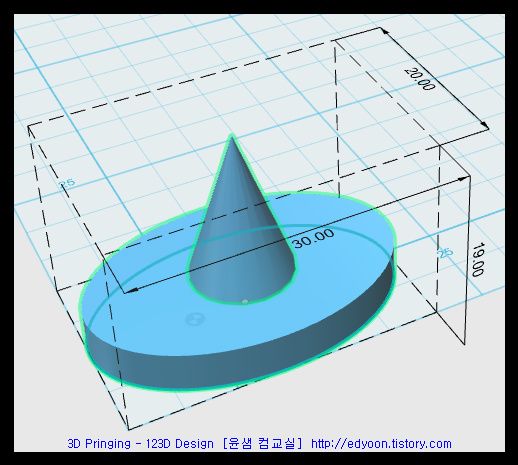

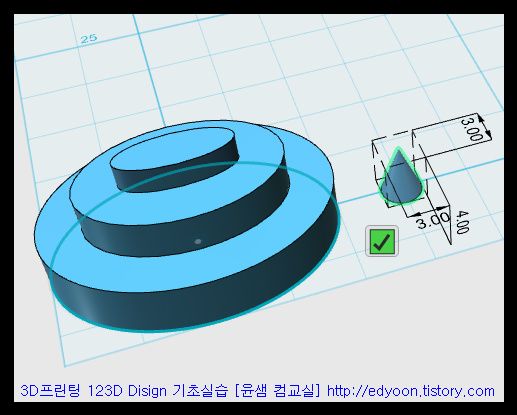

↑↑ 위에 올라간 원뿔을 중심으로 좌우 여백의 길이는?
[개별 실습 과제]
아래의 그림을 참고하여 정확하게 수치를 측정하여 간단한 솔리드 개체 3D모델링 작업을 해봅니다.

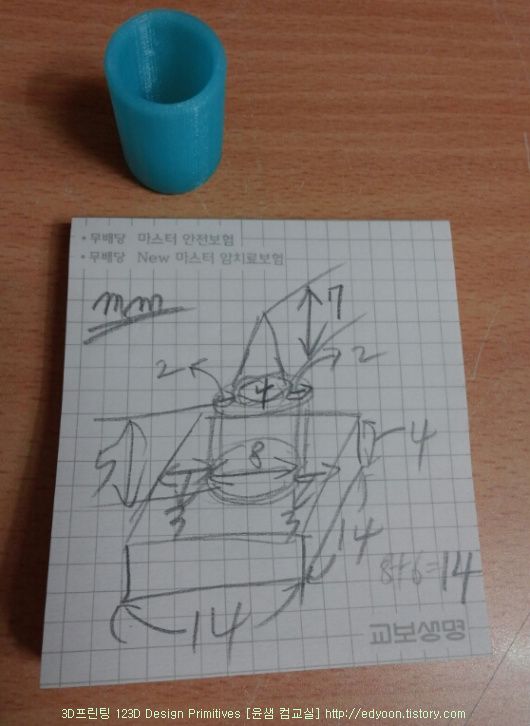

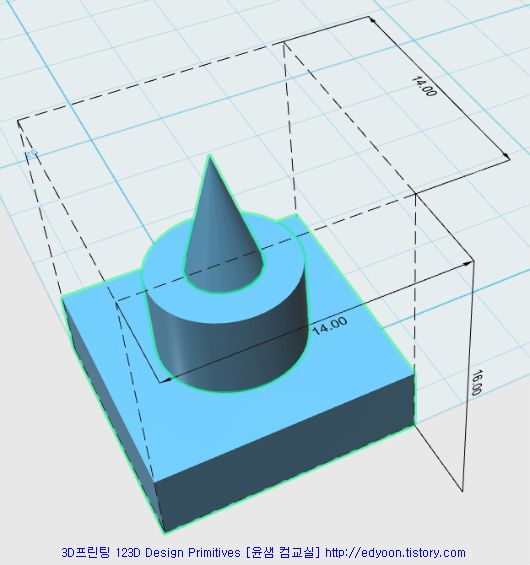

(실습과제1)
간단한 스케치와 메모, 수치 계산을 하고 작업하세요...
YoonSemComClass(123Ddesign).123dx
(실습과제2)
간단한 스케치와 메모, 수치 계산을 하고 작업하세요...

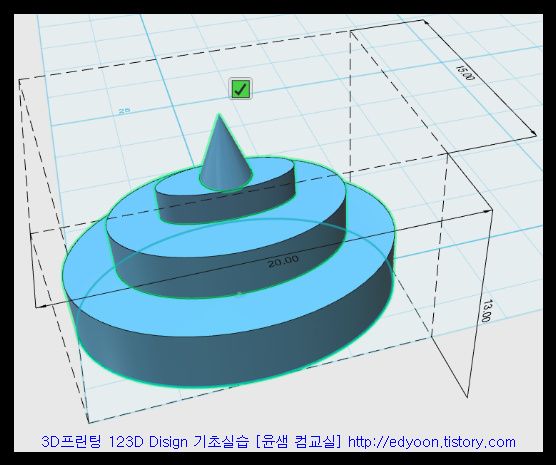

[최종 모델링 개채 수치, 아래 그림 참조]
Lenth: 15mm, Width: 20mm, Height: 13mm
